Les caractéristiques techniques de ma box NB6 Fibre
Avec votre box NB6 profitez d’un accès à Internet via la Fibre optique, de la téléphonie illimitée sur Internet de à la TV numérique.
Mon pack d'installation

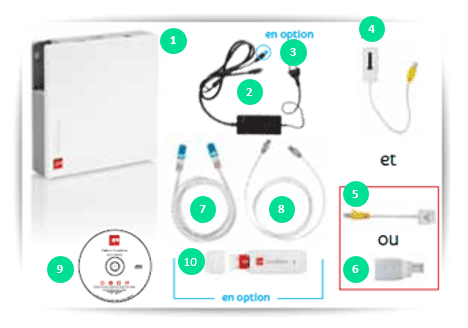

Le pack de la box NB6 Fibre contient :
- La box NB6,
- un bloc d’alimentation électrique (avec ou sans connecteur CPL en option)
- des adaptateurs à utiliser en fonction du modèle de votre téléphone fixe,
- un adaptateur téléphonique Fibre,
- un adaptateur téléphonique RJ11/RJ45 modèle 2011 ou
- un adaptateur téléphonique RJ11/RJ45 modèle 2012,
- un câble Ethernet (embouts bleus)
- un câble Ethernet (embouts gris)
- un CD-Rom d’installation
- en option : une clé de secours et sa carte SIM
> Tout savoir sur l’installation de ma box NB6 ADSL
Les voyants et les connectivités
La face avant
Lecture des voyants de gauche à droite :
1 - un port USB,
2 - un bouton « WiFi » accompagné d’un voyant lumineux indiquant le statut de votre box . Le bouton WiFi (1) est accompagné d’un voyant blanc :
- Allumé (interrupteur sur la valeur I) : la connexion WiFi est activée.
- Éteint (interrupteur sur la valeur O) : la connexion WiFi n’est pas activée.
Bon à savoir : par défaut, le bouton se trouve sur la valeur « I » (au centre). Poussez le bouton sur la valeur « > » (à droite), pour activer le mode Association (ou Appairage). Ce mode vous permet de connecter un ou plusieurs équipements à votre box sans saisir la clé de sécurité WiFi.
3 - un bouton « ECO » permettant d’activer le mode « basse consommation d’énergie » de votre box,
4 - un bouton « SFR » et ses 3 voyants, qui indiquant l’état de votre box,
Le voyant « a » indique l'état de votre connexion Internet :
- vert : la connexion est établie,
- jaune : la connexion n'est pas établie.
Le voyant « b » indique l'état de votre connexion TV :
- vert : la connexion est établie,
- Éteint : la box ne détecte pas le flux TV.
Le voyant « c » indique l'état de votre box :
- vert : la box fonctionne correctement,
- rouge : un problème est détecté.
Si tous les voyants sont verts, tous les paramètres sont corrects !
5 - un voyant « Accès » qui indique la présence de connexion DSL :
- Éteint : pas de connexion ADSL,
- Clignote : connexion ADSL en cours d'initialisation,
- Fixe : connexion établie.
6 - un voyant « Tel » qui indique la disponibilité du téléphone :
- Éteint : le téléphone n'est pas disponible,
- Clignote : un appel est en cours,
- Clignote lent : un appel en absence,
- Fixe : la téléphonie est fonctionnelle.
> Diagnostiquer un problème avec ma box NB6
La face arrière
Les prises situées à l’arrière de votre box utilisent un code couleur pour être plus facilement identifiables.
Lecture des connectiques de gauche à droite :
- le port jaune « DSL/Tel DSL » permet de connecter votre box à la prise téléphonique murale à l’aide du câble téléphonique (embout jaune),
- le port gris « Fibre » permet de connecter le boîtier de terminaison optique à l’aide du câble Ethernet (embout gris),
- 4 ports bleus Ethernet « PC/TV » pour connecter vos ordinateurs, décodeurs TV, imprimantes…
- le bouton « POWER » permet d’allumer ou éteindre votre box,
- le port noir sert à brancher le bloc d’alimentation,
- le port « USB » sert à connecter vos périphériques USB (imprimante, disque dur et autre),
- le bouton « RESET » permet de réinitialiser votre box et la reconfigurer avec les paramètres usine.
Les caractéristiques détaillées de ma box NB6
La box NB6 vous permet d’accéder aux services suivants :
- accès Internet Fibre optique,
- téléphonie illimitée sur Internet,
- TV numérique.
La box NB6 dispose de :
- 4 ports Ethernet (pour connecter des ordinateurs, une console de jeu, un décodeur …),
- 2 ports USB maîtres : un sur la face arrière et l’autre en façade (pour connecter une imprimante, un disque dur, clé Internet),
- 1 port DSL/ TEL,
- 1 carte WiFi intégrée (supportant les normes 802.11/g/n),
- 1 bouton POWER,
- 1 prise POWER pour brancher l'alimentation,
- 1 bouton RESET.
