Les caractéristiques techniques de mon modem THD

Mon pack d'installation

Le pack du modem Très Haut Débit contient le modem THD et les accessoires ci-dessous :

1. un câble Coaxial,
2. un adaptateur FIE-C Mâle et Adaptateur FIE-C Femelle,
3. un adaptateur Secteur,
4. un câble Ethernet RJ45,
5. un câble Téléphone RJ11

>

> Tout savoir sur l’installation de mon modem THD

Les voyants et les connectivités

La face avant

Lecture de la connectique et des voyants de gauche à droite :

1. Port USB  : lecture des contenus multimédias à partir d’une clé ou d’un disque dur branché sur ce port

2. Bouton WPS (appairage WiFi simplifié) : active la fonction WPS (WiFi Protected Setup) permettant de connecter un équipement compatible au réseau WiFi de votre modem THD.

• Clignote durant la phase d’appairage

3. Bouton WiFi/STBY  : activation/Désactivation du WiFi (appui court de 3 secondes) et mise en veille du modem (appui long de 10 secondes).

• Allumé  lorsque le modem est en mode STBY.

4.  Voyant Power (alimentation)

• Allumé fixe lorsque le modem est alimenté

5. Voyant Synchronisation voies descendantes (down Stream)

• Clignote durant la phase d’accroche
• Fixe lorsque les voies descendantes sont acquises

6. Voyant Synchronisation voies montantes (up Stream)

• Clignote durant la phase d’accroche
• Fixe lorsque les voies montantes sont acquises

7. Voyant @ (accès Internet)

• Clignote durant la configuration
• Fixe lorsque l’accès à Internet est fonctionnel

8. Voyant « WiFi »

• Allumé fixe : signal WiFi actif
• Éteint :signal WiFi désactivé.

9. Voyant Téléphone

• Clignote durant la configuration
• Fixe suite à la phase d’initialisation et lorsque le téléphone est raccroché
• Clignote pendant un appel.

10. Voyant Messagerie

• Éteint par défaut
• Allumé fixe lorsqu’un message est déposé sur le répondeur

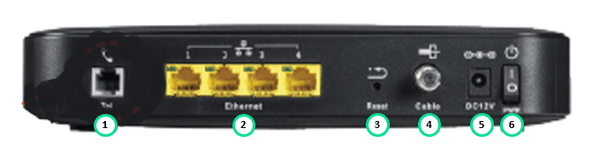

La face arrière

Lecture des connectiques de gauche à droite :

1. prise téléphonique
2. 4 ports Ethernet
3. bouton Reset pour la réinitialisation Usine
4. entrée câble
5. adaptateur secteur 12V/2A
6. interrupteur Marche/Arrêt

Les caractéristiques détaillées de mon modem THD

• 4 ports RJ45 Gigabit Ethernet (pour connecter un ou plusieurs ordinateurs, une console de jeu ou autres)
• 1 port USB (pour connecter une imprimante, un disque dur, une clé USB)
• 1 port RJ11 pour la Téléphonie
• 1 entrée câble
• 1 antenne wifi intégrée (supportant les normes 802.11/g/n)
• 1 bouton WPS (appairage Wi-Fi simplifié)
• 1 Bouton WiFi/STBY
• 1 interrupteur Marche/Arrêt
• 1 prise pour brancher l'alimentation
• 1 bouton reset
