Installer et configurer mon décodeur Plus

Grâce au WiFi, il n’a jamais été aussi simple de se connecter à internet. À condition de bien configurer son modem. Nos conseils.
Je suis client
En savoir plus
Quel est votre Box ? Je ne sais pas

Vérifier mon pack

Votre pack décodeur Plus est composé de différents éléments.




  1. Le décodeur Plus
  2. Une alimentation 12V/2,5A
  3. Une télécommande (fournie avec 2 piles)
  4. Un câble HDMI® highspeed (compatible flux vidéo 4K)
  5. Un câble Ethernet RJ45
  6. Un disque dur empilable (optionnel)
  7. Un câble micro USB-USB (fourni dans le pack avec le disque dur)

Vu de plus près, votre décodeur ressemble très exactement à ceci :




  • A. LED d’alimentation rouge/verte
  • B. Bouton WPS
  • C. Port Micro SD

Voici ses caractéristiques techniques

Vidéo

  • 1x Flux live 2160p + Quick'Zap + PiP (1080p) + 2x PVR 2160p
  • Compatibilité Vidéo :
    • SD / HD / UHD / 3D
    • MPEG-2
    • MPEG-4 AVC / h.264
    • HEVC / h.265

WiFi

  • 1x Chipsets Broadcom 43602
  • Client uniquement (pas d'AP ou répéteur)
  • Activation uniquement de la bande de fréquence 5GHz
  • WiFi 5GHz MIMO 3x3
  • Normes supportées : 802.11n/ac
  • Débit maximum de 1300 Mbps (théorique)

Connectique

  • 1 port Gigabit Ethernet RJ45
  • 1 sortie HDMI 2.0 / HDCP2.2
  • 1 entrée antenne DVB-T/T2 (RF in femelle)
  • 1 sortie audio numérique optique
  • 1 port USB 3.0
  • 1 lecteur de carte micro-SD
  • Bluetooth 4.1 (audio AD2P)

Télécommande

  • Bluetooth
  • Fonction Télécommande universelle intelligente
  • Clavier Azerty
  • Pointeur de souris


Brancher mon décodeur

    1. Choisissez l’emplacement de votre décodeur Plus
      • Cet emplacement doit permettre une bonne dissipation de la chaleur (prévoir au moins 5 centimètres d'espace libre sur chaque côté).
      • Ne couvrez pas votre décodeur et veillez à ne pas obstruer les aérations qui se trouvent sur les côtés.
    2. Connectez votre décodeur Plus à votre RED box en utilisant le câble Ethernet fourni.



    3. Branchez votre téléviseur au décodeur Plus en utilisant le câble HDMI fourni, pour obtenir la meilleure qualité d’image, notamment pour la restitution des flux vidéo Full HD et Ultra HD (4K).
      Si votre télévision ne possède pas de prise HDMI, utilisez un adaptateur HDMI/péritel (non fourni). Dans ce cas, vous ne pourrez pas profiter d’une qualité vidéo optimale.



    4. Reliez votre décodeur Plus à la prise d’antenne. Ce branchement facultatif permet de recevoir les chaînes de la TNT directement depuis l’antenne de votre logement. Il est recommandé pour améliorer le débit de votre accès internet.
       5-Ancre2-relier-prise antenne-decodeurPlus-ADSL-Fibre-min.png

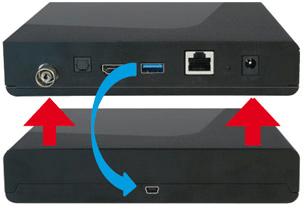

    5. Connectez votre disque dur à votre décodeur Plus
      • Vous pouvez brancher un disque dur de votre choix sur le port USB du décodeur Plus. Attention, dans ce cas, votre disque dur devra être formaté avant d’être connecté au décodeur.6-Ancre2-brancher-disc-dur-decodeurPlus-ADSL-Fibre-min.png

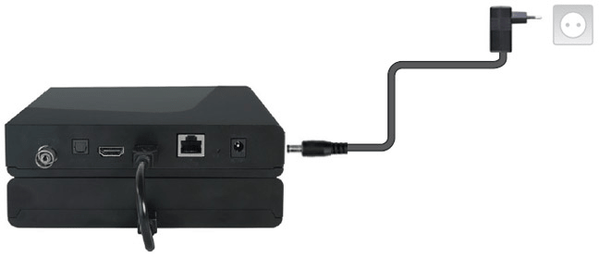

    6. Branchez l’alimentation électrique de votre décodeur Plus. Votre décodeur s’allume automatiquement. Vous pouvez passer à l’étape suivante.







Configurer mon décodeur

Avant de commencer

  • Assurez-vous que votre modem RED box Plus est installé, allumé et connecté à internet. Sinon, ce sera l’écran noir !
  • Vérifiez que la source HDMI sélectionnée sur le téléviseur correspond à la prise sur laquelle est connecté le décodeur. Si c’est le cas, la page d’accueil de votre décodeur Plus doit apparaître à l’écran.
  • Installer les piles (fournies) dans la télécommande inclue dans votre pack décodeur Plus.



Installer le décodeur

Pour installer le décodeur, suivez les étapes indiquées sur votre écran TV. Pour une 1ère configuration, nous recommandons une connexion par câble Ethernet à une connexion par WiFi, facile à réaliser plus tard.

    1. Bienvenue. À l’apparition de l’écran d’accueil, appuyez sur la touche « OK » de votre télécommande.



    2. Connexion au réseau local. Préférez le mode de connexion par « CABLE ETHERNET ».



    3. Connexion WIFI. Appuyez sur la touche WPS de votre box pour activer la connexion WiFi et internet.

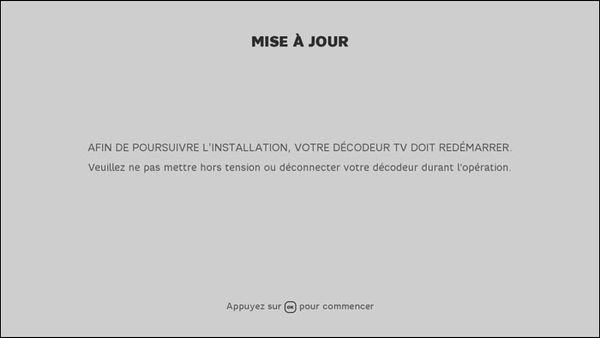

    4. Mise à jour. Patientez pendant quelques minutes jusqu’à ce que l’écran vous demande de redémarrer votre décodeur. Appuyez sur la touche « OK ».



    5. Synchronisez votre télécommande. Appuyez sur les touches 7 et 9 simultanément jusqu’au clignotement du bouton « Maison » ou l’apparition d’un point fixe lumineux en haut pour votre télécommande vocale.



    6. TNT. Si vous avez connecté votre décodeur Plus à la prise d’antenne, sélectionnez « RECHERCHER LES CHAÎNES DISPONIBLES EN TNT ». Sinon, passez cette étape en sélectionnant « NE PAS UTILISER LA TNT ».



    7. Codes. Choisissez un code personnel (protection des mineurs) et un code personnel (protection d’accès à certaines fonctions).



Connecter mon décodeur en mode WiFi

Pour basculer votre décodeur Plus du mode Ethernet (câble) vers le mode WiFi :

        1. Appuyez sur la touche « Maison » de la télécommande pour accéder à l'écran de Bienvenue (ou page d’accueil).
        2. À l'aide des touches directionnelles, sélectionnez « RÉGLAGES » et validez avec la touche « OK ».
        3. Sélectionnez « INSTALLATION ».
        4. Sélectionnez « CONNEXIONS ».
        5. Sélectionnez « SANS FIL WI-FI ».
        6. Appuyez sur le bouton WPS de votre box pour connecter votre décodeur TV. La connexion se fait automatiquement.

Me familiariser avec la télécommande

Associez la télécommande à votre décodeur

Pour que votre télécommande soit reconnue par votre décodeur, vous devez associer les 2 équipements.

Si ce n’est pas encore fait, procédez comme suit :

        1. Insérez les 2 piles (fournies) dans la télécommande,
        2. Si votre télécommande est inactive, appuyez simultanément sur les touches 1 et 3 jusqu'au clignotement de la touche « Maison » ou du point lumineux de votre télécommande vocale,
        3. Depuis la page d'accueil de la télévision, allez sur « RÉGLAGES » et appuyez sur la touche « OK » (milieu des touches directionnelles),
        4. Sélectionnez « TELECOMMANDE » et appuyez sur la touche « OK »,
        5. Sélectionnez « Associer une télécommande » et appuyez sur la touche « OK ». Un message vous avertit de la désinstallation radio fréquence des autres télécommandes. Cela signifie que si vous possédez d'autres télécommandes pour le décodeur, elles continueront à fonctionner uniquement si vous les pointez vers votre décodeur. Appuyez sur la touche « OK » pour valider le message.
        6. Lorsque le message « Veuillez appuyer sur les touches 7 et 9 de votre télécommande » s’affiche sur votre télévision, appuyez sur les touches 7 et 9 en même temps jusqu'à ce que le message « Synchronisation en cours. Veuillez patienter 4 secondes… » apparaisse.
        7. Un message vous informant que votre télécommande est associée s’affiche sur votre téléviseur. Appuyez sur la touche « OK ». Votre télécommande est désormais associée à votre décodeur et pleinement opérationnelle !

Bon à  savoir :
  • Une télécommande ne peut être couplée qu'à un seul décodeur.
  • Un décodeur peut être couplé avec plusieurs télécommandes.
  • Le couplage est mémorisé dans la télécommande : même si les piles sont enlevées, l’information est conservée.

Premiers pas

Indispensable pour piloter votre décodeur Plus, votre nouvelle télécommande intelligente recèle de nombreux atouts. Elle fonctionne notamment en radiofréquence, si bien qu’il n’est pas nécessaire de la pointer vers le décodeur pour changer de chaîne.

Détail de ma télécommande :






Détail de ma télécommande vocale  :


Découvrez les raccourcis

      • Touches 1 + 3 jusqu'au clignotement de la touche « Maison » : bascule la télécommande de la transmission infrarouge à la transmission par radiofréquence. Un nouvel appui sur 1+3 permet de changer à nouveau de mode.
      • Touches 4 + 6 jusqu'au clignotement de la touche « Maison » : réinitialise la télécommande en mode usine (infrarouge) et annule les couplages télécommande / décodeur.
      • Touches 0 + 2 pendant 3 secondes : efface la configuration de la télécommande universelle.
      • Les touches P+/P- servent à la navigation rapide (déplacement de page en page) dans les interfaces de la mosaïque, le mini-guide, le guide complet.
      • La touche « Play » permet de lancer directement la visualisation d'un contenu sélectionné depuis la page d'accueil et les parties « Mes vidéo » et « Mes enregistrements ».
      • Pendant une session VOD, l'appui sur les touches directionnelles gauche / droite permet de faire un bond dans la vidéo de 10 % du temps total du contenu (environ 10 minutes pour un film).
