Les caractéristiques techniques de mon Décodeur TV Evolution

Le contenu du pack d'installation

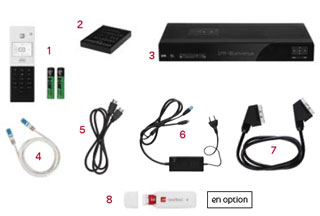

Le matériel

pack stb6.png

  1. Une télécommande et ses piles,
  2. Un disque dur à insérer dans votre décodeur TV Évolution,
  3. Votre décodeur TV Évolution,
  4. Un câble Ethernet (avec des embouts bleus),
  5. Un câble HDMI,
  6. Un câble d'alimentation électrique,
  7. Un câble péritel,
  8. Une clé de secours et sa carte SIM (en option).

Les boutons et voyants

La face avant


A- Bouton Veille : pour allumer ou éteindre le décodeur TV Évolution.

B- Lecteur carte SD : pour insérer une carte mémoire d’appareil photo ou de téléphone mobile au format SD.

C- Prise USB : pour connecter un disque dur externe ou une clé USB

D- Écran LCD

E- Pavé directionnel + Touche OK + Touche SFR + Touche retour : pour utiliser les fonctions TV sans la télécommande.

La face arrière

F- Bouton Veille : pour allumer ou éteindre le décodeur TV évolution.

G- Prise POWER : pour connecter l’alimentation électrique du décodeur TV Évolution.

H- Prise BOX : pour relier le décodeur TV Évolution à la box via le câble Ethernet ou en CPL.

I- Prise TNT out : pour connecter la prise antenne de votre télévision via un câble antenne (non fourni) et continuer à profiter des chaînes TNT sur votre télévision.

J- Prise TNT in :pour relier le décodeur TV Évolution à une antenne TNT via un câble antenne (non fourni).

K- Deux prises Ethernet/Réseau : pour connecter des périphériques (consoles de jeu, etc.) à votre réseau local et leur permettre de se connecter à internet.

L- Deux prises USB : pour connecter un disque dur externe ou une clé USB. La prise USB 3 HDD est spécifiquement conçue pour accueillir un disque dur ne possédant pas d’alimentation externe.

M- Deux prises CINCH audio : pour connecter une chaîne Hi-Fi ou un Home Cinéma au décodeur TV Évolution avec des câbles CINCH (stéréo uniquement).

N- Prise optique audio :pour connecter une chaîne Hi-Fi ou un Home Cinéma au décodeur TV Évolution en utilisant un câble optique audio (non fourni).

O- Prise HDMI : pour connecter le décodeur TV Évolution à une télévision Haute Définition ou à un Home Cinéma (conseillé).

P- Prise péritel auxiliaire (AUX) : pour connecter un enregistreur (magnétoscope ou enregistreur à disque dur) au décodeur TV Évolution.

Q- Prise péritel (TV) : pour connecter le décodeur TV Évolution à une télévision classique.

Les caractéristiques détaillées du décodeur TV Evolution

La connectique

Votre décodeur TV Évolution dispose des prises suivantes :

  • 1 prise coaxiale DVB-T d'entrée et une de sortie (Antenne/TNT),
  • 1 prise TV, et 1 prise auxiliaire (péritel),
  • 1 prise Cinch L/R, 1 SP/DIF (son),
  • 2 prises Ethernet RJ45 (réseau),
  • 1 prise HDMI compatible HDC (téléviseur HD),
  • 3 ports USB dont 2 au dos du décodeur : la prise USB 3 HDD est spécifiquement conçue pour connecter un disque dur externe ne possédant pas d'alimentation.

Il est également  équipé d’un disque dur interne pour l'enregistrement et contrôle du direct.

Important :

Pour les abonnés Fibre Multi room, le second décodeur est livré sans disque dur ni tuner TNT.

Les formats audio et vidéo supportés

Décodage vidéo

  • MPEG-4
  • WMV9/VC
  • MPEG-2
  • MPEG-1

Décodage audio

  • MPEG-2/4 AAC
  • MPEG-4
  • MPEG-1/2
  • WMP9/pro
  • Dolby Digital 5.1 Plus 7.1, Lossless 7.1
  • DTS, DTS-HD
