Installer ma box NB6 ADSL

Mon pack d’installation

Avant de démarrer les manipulations et l’installation, veillez à ne pas allumer votre box et assurez-vous que le contenu de votre pack est complet.

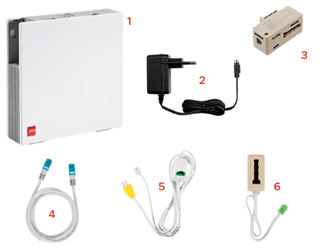

Il doit contenir :

  1. votre box NB6,
  2. un bloc d'alimentation électrique,
  3. un filtre DSL qui s’intercale entre la prise téléphonique murale et la box,
  4. un câble Ethernet : câble réseau avec 2 connecteurs RJ45, pour relier la box à un ordinateur,
  5. un câble DSL qui reliera la box à la prise téléphonique,
  6. un adaptateur téléphonique, à utiliser selon la prise murale dont vous disposez.img1adsl-min.png

Je connecte ma box à la prise téléphonique murale en T

Deux cas se présentent, selon le contenu de votre pack d’installation.

  • Si RED vous a fourni l'adaptateur téléphonique de première génération : reliez le filtre DSL directement à votre prise murale et à la box.
  • Si vous avez l'adaptateur téléphonique de nouvelle génération :  reliez directement le câble DSL (embout transparent) au filtre DSL, puis ce dernier à la prise murale et l’autre extrémité (embout jaune) à la box.

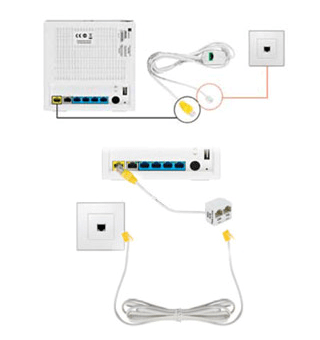

Image-installer-box-nb6-adsl.

Je raccorde ma box à la prise murale de type RJ11

  • Si vous avez la première version de l'adaptateur téléphonique (de type T avec embout RJ45 ) : contactez le Service Client pour demander le kit de téléphonie dédié à la NB6, permettant d'utiliser une prise RJ11. Vous devrez ensuite attendre de recevoir cet adaptateur téléphonique universel pour le brancher au dos de votre Box, puis connecter l’un des embouts jaunes de votre câble téléphonique à votre prise murale et l’autre au port DSL de l’adaptateur.

Image-2-installer-box-nb6-adsl

  • Si votre pack contient la dernière version de l'adaptateur téléphonique : vous pouvez relier directement le câble DSL (embout transparent) à votre prise murale et l’autre extrémité (embout jaune) à la box.

Image-3-installer-box-nb6-adsl
