Les caractéristiques techniques de ma Box Plus

Retour à Installer box

Découvrez toutes les caractéristiques techniques de votre Box Plus compatible avec les technologies Fibre et ADSL. Retrouvez les significations des voyants et des connectiques pour en profiter pleinement !

  1. Mon pack d’installation
  2. Les voyants et les connectivités
  3. Les services proposés par ma Box Plus

Mon pack d'installation

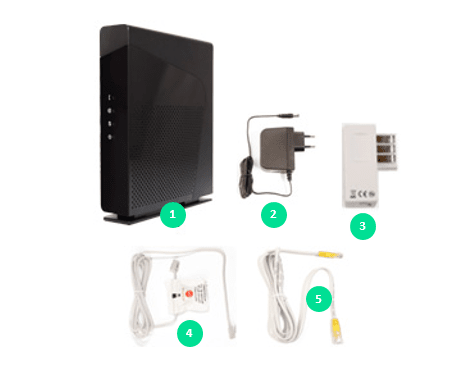

Le pack de la Box Plus contient :

  1. la box Plus
  2. une alimentation électrique
  3. un filtre ADSL
  4. un câble DSL RJ11 blanc avec des embouts gris et un bouchon ADSL
  5. un câble Ethernet RJ45 blanc avec des embouts jaunes

pack installation Box Plus.PNG



> Tout savoir sur l’installation de ma Box Plus



Les voyants et les connectivités

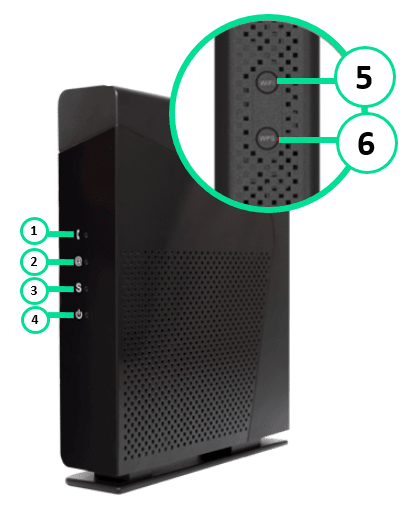

La face avant

Lecture des voyants de haut en bas :

voyants Box Plus.PNG

  1. un voyant « Tel »
  • Éteint : service téléphonique inactif
  • Allumé : service fonctionnel
  • Clignote : appel en cours ou appel manqué
  • En cas d’appel manqué, il faudra décrocher le téléphone et prendre la ligne pour que le clignotement s’arrête.
  1. un voyant « @ »
  • Éteint : pas de connexion
  • Allumé : connexion établie
  1. un voyant « S »
  • Éteint : pas de synchronisation
  • Allumé : box synchronisée
  • Clignotant : synchronisation en cours
  1. un voyant « Power »
  • Éteint : box non alimentée
  • Allumé : box allumée
  • Clignotante : box en cours de démarrage.
  1. un bouton WiFi est accompagné d’un voyant lumineux. Celui-ci
  • Éteint : WiFi désactivé,
  • Allumé fixe : WiFi activé.
  1. un bouton « WPS » est accompagné d’un voyant lumineux.
  • Éteint : pas d’appairage en cours.
  • Clignote : appairage du périphérique en cours, le clignotement cesse une fois un périphérique connecté, ou au bout de quelques minutes sans association.



 > Diagnostiquer un problème avec ma Box Plus



Bon à savoir : la combinaison des voyants en façade de la box Plus de SFR – téléphonie, @, S et Power – permet d’indiquer des alertes.

Alarme tension lorsque que ces 4 voyants clignotent :

  • TEL : rapidement
  • @ : rapidement
  • S : lentement
  • Power : lent

Alarme température lorsque que ces 4 voyants clignotent :

  • TEL : lentement
  • @ : lentement
  • S : rapidement
  • Power : rapidement

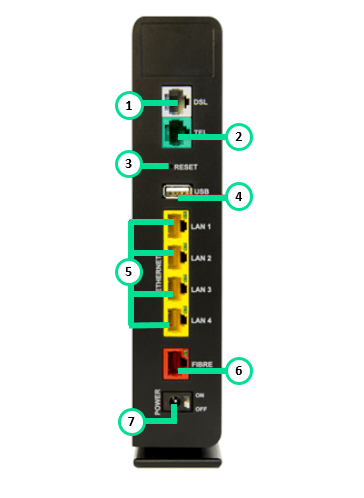

La face arrière

Les prises situées à l’arrière de votre box utilisent un code couleur pour être plus facilement identifiables.

Lecture des connectiques de haut en bas :

connectivités Box Plus.PNG

  1. Le port gris  « DSL » pour  connecter votre box à la prise téléphonique murale à l’aide du câble téléphonique (embout jaune),
  2. Le port vert « TEL » pour connecter votre téléphone fixe ,
  3. Le bouton « RESET » pour  réinitialiser la box et de la reconfigurer avec ses paramètres d’usine,
  4. Le port  « USB » pour connecter vos périphériques USB (imprimante, disque dur…),
  5. 4 ports Ethernet jaunes permettant de connecter vos ordinateurs, décodeurs TV, imprimantes…
  6. Le port rouge ou « FIBRE » permettant de connecter le boîtier de terminaison optique à l’aide du câble Ethernet gris.
  7. La prise « POWER » permet de brancher l’alimentation électrique, disposant d’un bouton « ON/OFF » pour allumer ou éteindre complètement votre box.



Les services proposés par ma Box Plus

  • ADSL2+ ADSL et Fibre optique,
  • téléphonie illimitée sur Internet,
  • télévision numérique,
  • solutions de télésurveillance ACTIVEILLE et EPS compatibles avec la box Plus de SFR.
